Comprare un tornio CNC usato con un controllo numerico retrofittato sembra un affare. Sulla carta lo è: macchina meccanicamente solida, elettronica nuova, prezzo contenuto. Poi però arriva il momento di lavorarci davvero, e il nodo viene al pettine.

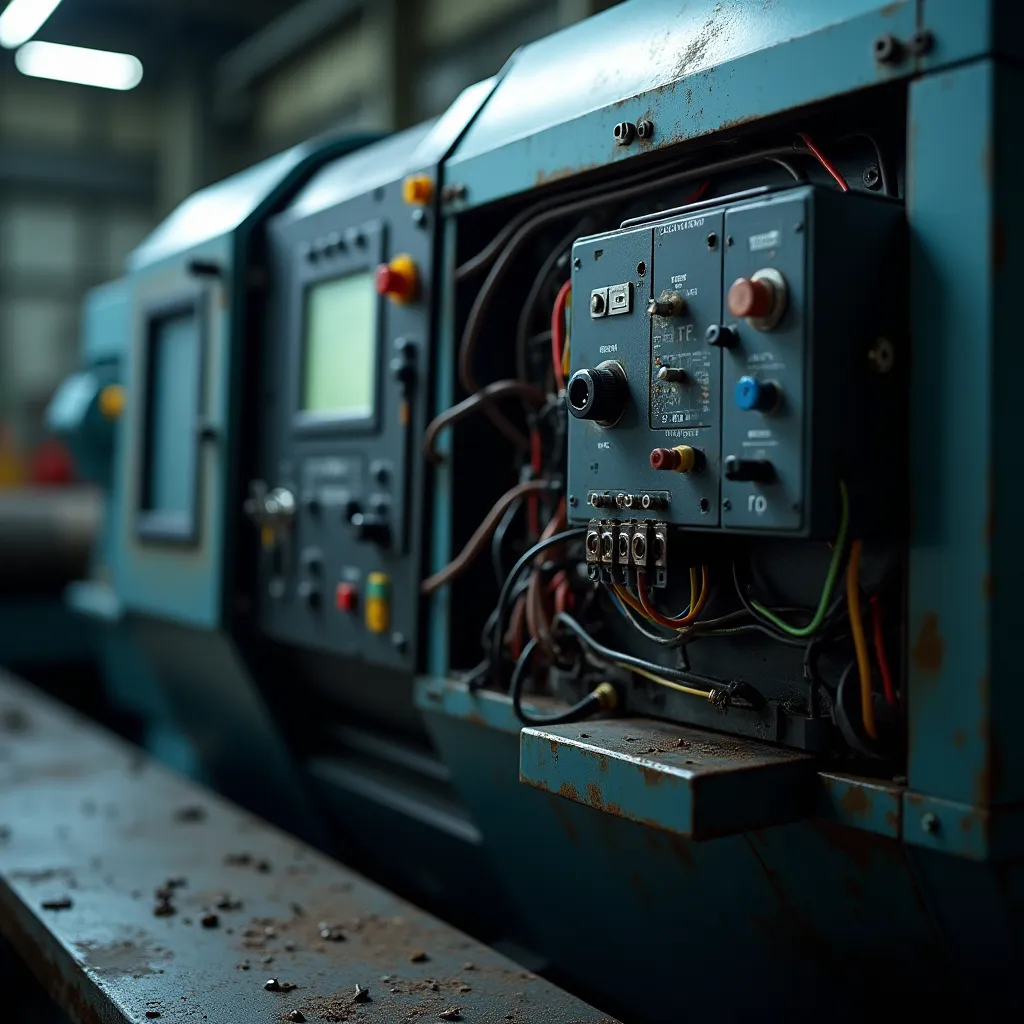

Il punto è che un retrofit del CNC non è mai solo un cambio di centralina. È un intervento che tocca encoder, azionamenti, cablaggio, logica di sicurezza, interfaccia operatore e – cosa che molti sottovalutano – la taratura fine tra il nuovo controllo e la meccanica originale della macchina. Quando qualcuno di questi passaggi viene fatto male o viene saltato del tutto, il tornio lavora. Ma lavora peggio di come dovrebbe.
Il disallineamento tra encoder e viti a ricircolo
Partiamo dal caso più frequente. Il vecchio controllo viene sostituito, si montano encoder nuovi sugli assi, si collega tutto e si fa una prova a vuoto. La macchina si muove, gli assi rispondono, il display mostra le quote. Tutto bene?
No.
Il problema è che gli encoder nuovi hanno una risoluzione diversa da quelli originali. Mettiamo il caso che il tornio montasse encoder con 2.500 impulsi per giro e il retrofit preveda encoder da 5.000 impulsi. Se il parametro di compensazione nel nuovo CNC non viene ricalcolato in funzione del passo reale della vite a ricircolo – che magari dopo 15.000 ore ha un’usura non uniforme – il risultato è un errore di posizionamento che non si vede sulla prima passata, ma che si accumula su lavorazioni lunghe o su profili complessi.
A mio parere, questo è il singolo errore più costoso nei retrofit fatti al risparmio. Perché il tornio sembra funzionare bene. I pezzi escono, le quote sembrano in tolleranza. Poi il cliente finale misura con la sua macchina tridimensionale e ti chiama.
Azionamenti nuovi su motori vecchi: la coppia che manca
Altro scenario tipico. Il retrofittista monta azionamenti digitali di ultima generazione collegandoli ai motori mandrino e assi originali. Il ragionamento è semplice: i motori girano ancora, perché cambiarli? E in effetti, elettricamente parlano la stessa lingua – o quasi.
Il quasi è il problema. I motori brushless degli anni Novanta e primi Duemila avevano curve di coppia pensate per gli azionamenti analogici dell’epoca. Quando li piloti con un drive digitale moderno, la risposta dinamica cambia. In accelerazione e decelerazione rapida – tipica delle filettature e dei profili torniti con interpolazione – il motore può perdere passi, vibrare o generare un following error che il controllo compensa in modo imprevedibile.
Chi lavora in produzione lo sa: un tornio che vibra in filettatura non è un tornio su cui puoi fare affidamento.
E la cosa subdola è che questi problemi emergono solo su certi tipi di lavorazione. Se fai sgrossature dritte su barre piene, magari non te ne accorgi per mesi. Ma appena devi fare una filettatura a più principi, o un profilo conico con finitura sotto Ra 1.6, la musica cambia. Il retrofit ha creato una macchina che lavora bene al 70% del suo utilizzo e male nel restante 30%. E quel 30% è quasi sempre dove serve la precisione più alta.
La logica di sicurezza: il buco che nessuno guarda
Questo è un tema che mi sta particolarmente a cuore, perché tocca la responsabilità del datore di lavoro.
Quando si cambia il controllo numerico di un tornio, la logica di sicurezza originale – interblocchi del carter, controllo porta mandrino, arresto di emergenza a doppio canale – deve essere ricablata e reintegrata nel nuovo sistema. Non basta collegare i fili: bisogna verificare che i tempi di arresto siano conformi, che la categoria di sicurezza sia rispettata, che la macchina nel suo insieme sia ancora marcabile.
Eppure succede, e succede spesso, che il retrofit venga fatto senza aggiornare il fascicolo tecnico. Niente nuova analisi dei rischi, niente dichiarazione di conformità aggiornata, niente perizia asseverata. Il tornio torna in officina, l’operatore ci lavora sopra, e sulla carta la macchina ha un controllo che non corrisponde a quello documentato. In caso di infortunio, la posizione del titolare diventa molto complicata.
Chi si occupa di revisione seria di torni usati – e ne ho visti diversi sul mercato italiano – di solito affronta questo passaggio prima ancora di toccare la meccanica. Durante le ricerche per questo pezzo, ho dovuto consultare diverse schede tecniche: quelle di www.rikienterprises.com/pagine/torni-usati ad esempio riportano proprio il dettaglio della perizia asseverata e del collaudo con sistemi di sicurezza aggiornati, il che conferma che il problema è noto a chi opera nel settore con un minimo di rigore.
Il parametro che nessuno trasferisce: la compensazione del gioco
Ogni tornio CNC ha, nel suo controllo, una serie di parametri di compensazione. Compensazione del backlash, compensazione termica, tabelle di correzione errore passo vite. Questi parametri vengono calibrati in fabbrica, a volte ritoccati durante la vita della macchina, e sono specifici per quella singola unità.
Quando si fa un retrofit, quei parametri spariscono insieme al vecchio controllo. E qui casca l’asino.
Il retrofittista medio installa il nuovo CNC, carica i parametri di default per quel tipo di macchina, fa una calibrazione rapida con comparatore e se ne va. Ma i parametri di default non tengono conto dell’usura reale delle guide, delle viti, dei cuscinetti del mandrino di quella macchina specifica. Il risultato è un tornio che sulla prima passata sembra preciso, ma che su lavorazioni con inversioni di asse – pensate a una gola interna, o a un profilo con sottosquadro – mostra un gradino visibile a occhio nudo.
Quel gradino è il backlash non compensato. E per correggerlo serve un lavoro di taratura fine che può richiedere ore di prove con ballbar o interferometro laser. Lavoro che costa, e che quasi nessun retrofittista include nel preventivo base.
Quando il retrofit ha senso e quando no
Non voglio dire che ogni retrofit sia una truffa. Ci sono situazioni in cui ha perfettamente senso: macchine con meccanica eccellente e controlli obsoleti per cui non esistono più ricambi, per esempio. O torni di fascia alta il cui valore meccanico giustifica un investimento serio sull’elettronica.
Ma – e questo è il punto – un retrofit fatto bene costa. Costa quasi quanto comprare un buon usato già revisionato con il suo controllo originale funzionante. E spesso costa di più in termini di tempo: tra smontaggio, ricablaggio, taratura, prove pezzo e messa a punto, possono passare settimane. Settimane in cui quella macchina non produce.
Il calcolo che vedo fare più spesso nelle officine è questo: tornio meccanicamente buono a 15.000 euro, retrofit a 12.000 euro, totale 27.000 euro. Sembra un affare rispetto a un usato revisionato a 35.000. Ma poi aggiungi la taratura fine (2.000-3.000 euro se fatta con strumenti veri), il fermo macchina di tre settimane, i primi lotti di pezzi fuori tolleranza prima di trovare la quadra. A conti fatti, il risparmio si assottiglia parecchio.
E c’è un costo che nessuno mette nel foglio Excel: lo stress. L’operatore che non si fida della macchina misura ogni pezzo. Il responsabile di produzione che deve giustificare i tempi ciclo più lunghi. Il titolare che si chiede se ha fatto la scelta giusta.
Un errore classico.
Il retrofit del controllo numerico su un tornio usato è un intervento che può funzionare, a patto di sapere esattamente cosa si sta facendo e di investire il tempo e il denaro necessari per farlo bene. Ma se l’unica ragione per cui lo si fa è risparmiare qualche migliaio di euro rispetto a una macchina già pronta e collaudata, il gioco non vale quasi mai la candela. Chi scrive segue il settore da quindici anni e ha visto decine di retrofit finire con una telefonata al rivenditore di usato: quella che si sarebbe dovuta fare dall’inizio.
